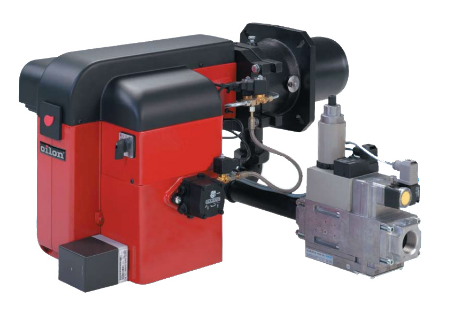

OILON GKP-90 H Горелка комбинированная

Описание

Горелки Oilon серии 50 - 90 - это полностью автоматические газовые, жидкотопливные и комбинированные горелки. Они отличаются высокой экономичностью и экологичностью, надежны и безопасны в эксплуатации. Конструкция горелки разработана таким образом, чтобы эксплуатация и техническое обслуживание оборудования были предельно простыми.

Жидкотопливные горелки Oilon серии 50 - 90 отвечают стандартам EN-230 и EN-267, газовые соответствуют стандартам EN-676, а комбинированные соответствуют всем стандартам, приведенным выше. Все модели серии соответствуют нормам и требованиям ЕС.

Все модели горелок, предназначенные для реализации на территории России, имеют сертификат соответствия требованиям Гостехнадзора и Госстандарта РФ.

Горелки Oilon серии 50 - 90 выпускаются мощностью 200-1540 кВт.

Конструкция

Корпус горелок Oilon 50 - 90 изготовлен из алюминия и покрыт жаростойкой блестящей эмалью. В корпусе установлен трехфазный электродвигатель, вращающий крыльчатку вентилятора и приводящий в движение насос подачи топлива. На горелке установлены защитное термореле и пускатель электродвигателя. Направление расположения горелки можно изменять влево или вправо благодаря откидывающемуся фланцу, оборудованному концевыми выключателями. Данный фланец позволяет осуществлять ремонт и техническое обслуживание форсунки, горелочной головки, а также системы зажигания и сопел прямо на месте, без демонтажа самой горелки 50 - 90.

Подача воздуха регулируется при помощи воздушной заслонки, соединенной с сервомотором и расположенной с засасывающей стороны нагнетающего вентилятора. Регулировка осуществляется в соответствии с необходимой мощностью горелки.

Для подключения горелки Oilon 50 - 90 к электросети используется стандартный электроштекер. Абсолютно каждая горелка 50 - 90 в процессе производства тестируется и регулируется на соответствующую мощность.

Эксплуатация и монтаж

Горелки Oilon серии 50 - 90 разработаны для использования в паровых, водогрейных котлах и других типах нагревательного оборудования. Данная серия подходит для топок как с высокими, так и с низкими показателями противодавления. Высокая степень безопасности горелок данной серии позволяет использовать их в закрытых помещениях. Установку можно выполнять в горизонтальном положении, а также в положении вертикально вниз или вертикально вверх.

Виды топлива

Горелки Oilon 50 - 90 выпускаются в различных моделях, которые могут работать на разных видах топлива.

Модели серии KP: дизельное топливо, вязкость 4-12 мм2/сек., +20 °C. Модели серии GP: природный и сжиженный газ. Модели серии GKP: природный и сжиженный газ, а также легкое дизельное топливо. Возможен выпуск горелок под другие виды топлива на заказ.

Регулирование мощности

Регулировка мощности горелок Oilon 50 - 90 осуществляется двумя способами:

Первый вариант применяется для регулировки мощности работы газовых, жидкотопливных и комбинированных горелок 50 - 90. Второй вариант применяется в газовых горелках.

Горелка начинает свою работу на первой ступени мощности. После сигнала реостата происходит переход на ступень, заданную в соответствии с требуемой тепловой нагрузкой.

Двухступенчатая модель горелки оборудована сервомотором с быстродействием 4,5 сек./90 град. Модель горелки с Р-типом регулировки мощности оборудована сервоприводом с быстродействием 30 сек./90 град.

Горелка Oilon 50 90 с Р-типом регулировки мощности работает как модулирующая горелка.

• Н, двухступенчатая регулировка;
• Р, модулирующая или плавно-двухступенчатая.

Характеристики OILON GKP-90 H
