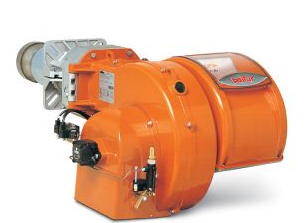

BALTUR TBL 85 P DACA Горелка дизельная двухступенчатая

Технические и функциональные характеристики

• Горелка для светлых нефтепродуктов.
• Двуступенчатая (высокое/низкое пламя).
• Способна работать с любым типом камеры сгорания.
• Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
• Механическая атомизация высокого давления топлива.
• Отличные результаты горения благодаря регулировке воздушной заслонки и головки горения.
• Головка горения с чатичной рециркуляцией сгоревших газов позволяет достичь низких выбросов оксидов азота (класс II в соответствии с нормативом EN676).
• Легкое обслуживание благодаря наличию шарнира и открытию горелки в любую сторону (вправо или влево) для удобного вынимания узла распыления без надобности в демонтаже горелки.
• Электрический щит из легкого сплава алюминия, соединяемый посредством 4- и 7-штырькового разъемов.
• Электропроводка класса защиты IP55.
• Горелки моделей DACA и TBL 210 оснащены устройством закрытия воздушной заслонки при останове горелки во избежание рассеивания тепла через дымоход.
• Горелка оснащена фланцем и изоляционной прокладкой для крепления к котлу, двумя шлангами, фильтром линии, двумя форсунками, 4-штырьковым и 7-штырьковым разъемами.

Конструктивные характеристики

• Часть вентилятора из алюминиевого сплава.
• Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
• Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
• Устройство из фонопоглощающего материала для сокращения шума вентилятора (вариант DACA).
• Шестеренный насос с регулятором давлнеия, клапаном остановки подачи топлива и клапаном безопасности.
• Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN230.
• Проверка наличия пламени через фотосопротивление.
• Розетка с 7 контактами для электропитания горелки и поключения термостата и розетка с 4 контактами для контроля 2 ступени.
• Электропроводка класса защиты IP40, для модели DACA ― IP44.
• Центробежный вентилятор высокой производительности из легкого сплава алюминия.
• Воздухозаборник спроектирован так, чтобы достигалась оптимальная линейность потока воздуха при открытии заслонки.
• Окошко для контроля пламени.
• Трехфазный электромотор для вентилятора и насоса.
• Регулировка расхода воздуха на первой и второй ступенях посредством гидравлического привода, для вариантов исполнения DACA и TBL 210 при помощи электрического сервопривода.
• Щит управления с мнемосхемой функционирования и яркими контрольными лампочками функционирования и блокировки, выключателем пуска/останова и кнопкой разблокировки горелки.
• Электрические соединения выполнены на печатной схеме, включающей тумблер 1-й/2-й ступеней, 7-штырьковый разъем для соединения линии термостатов горелки, 7-штырьковый разъем для управления второй ступенью.

Характеристики BALTUR TBL 85 P DACA

• Тепловая Мощность Мин: 200 кВт
• Тепловая Мощность Макс: 850 кВт
• Расход Дизеля - Мин. кг/ч: 16,9
• Расход Дизеля - Макс. кг/ч: 72
• Электропитание: 3ф 400В
• Тип регулировки: Двуxступенчатая
• Вязкость Топлива °E: 1,5
• Размер упаковки Д х Ш х В (мм): 1080x770x700
• Вес НЕТТО/БРУТТО (кг): 58/79
